我們經常會遇到家用布電線有的是紅色有的是藍色、綠色，甚至還有雙色的，難道是為了好看嗎?其實不然，電線電纜廠家教大家從家用布電線顏色上區分LH線。

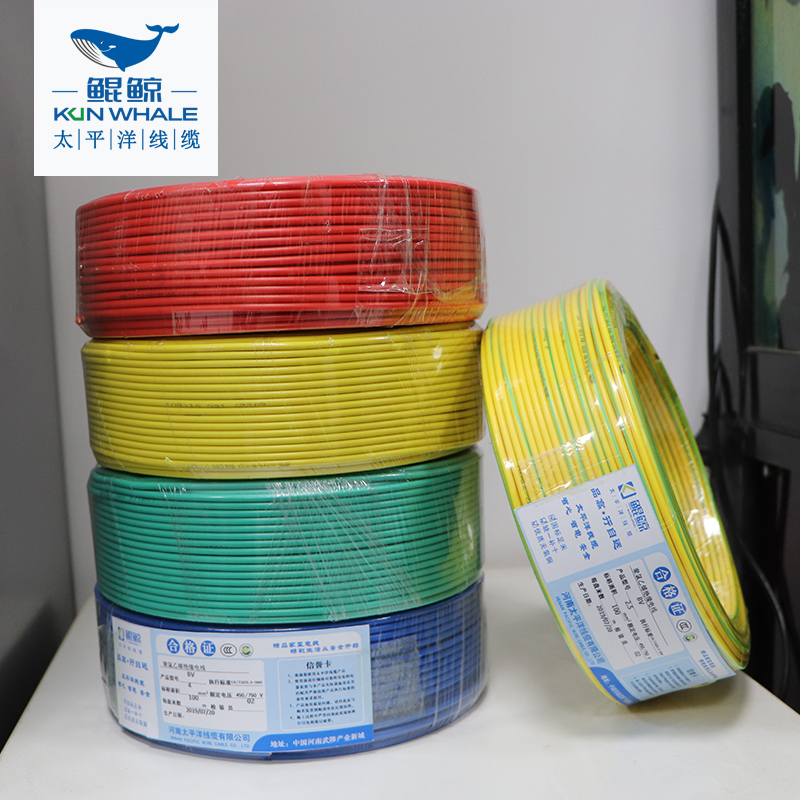

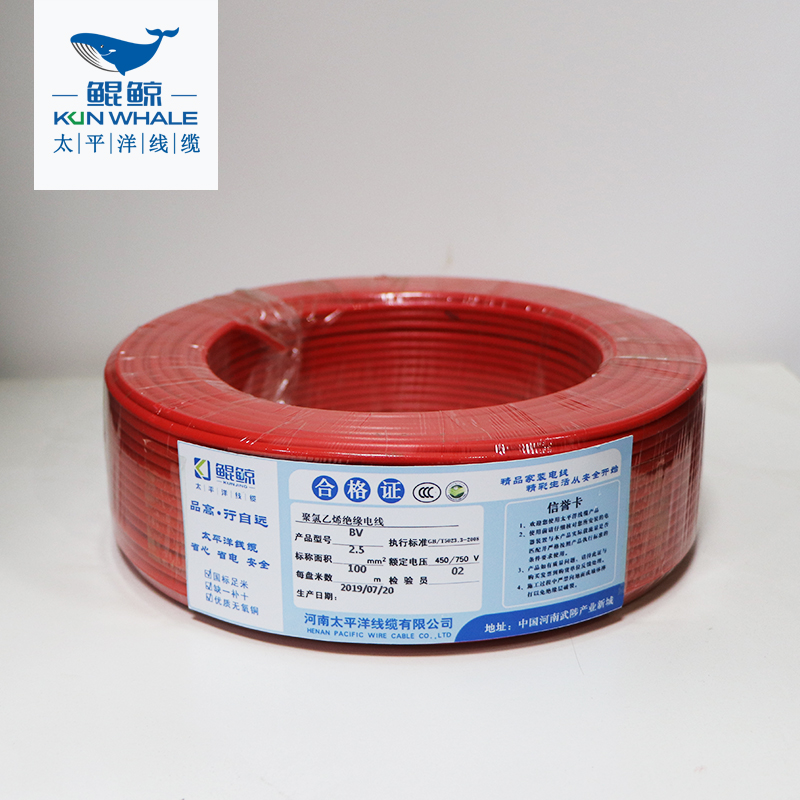

我們常用的家裝布電線BV線一般分為8種顏色：紅、 黃、 藍、 綠、黃綠、 黑、 白、 棕。

通常情況下：黃色、綠色、紅色線通常代表三相線的u、v、w相即火線，紅色必是火線，藍色是零線，黃綠雙色線代表保護接地線，黑、白、棕做替換線，其白色很少用，黑色都在電氣設備箱、柜內的連接線或者當接電線用，棕色替換紅色做火線用。

A相：黃色;

B相：綠色;

C相：紅色;

零線或中性線：藍色;

安全用的接地線：黃和綠雙色。

用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。

直流電路的正極：棕色; 負極：藍色; 接地中線：淡藍色。

半導體電路的半導體三極管的集電極：紅色; 基極： 黃色; 發射極：藍色。

半導體二極管和整流二極管的陽極：藍色; 陰極：紅色。

可控硅管的陽極：藍色; 控制極：黃色; 陰極：紅色。

雙向可控硅管的控制極：黃色; 主電極：白色。

1、三相五線制：電源線顏色首先這個也是包括交流電的三個相線(A、B、C線)、中性線(N線);以及地線(PE線)。三相五線制標準導線顏色為：A線、B線藍色(綠色)、C線紅色、N線褐色，PE線黃綠色或黑色。

2、民用供電線路相線之間的電壓(即線電壓)為380V，相線和地線或中性線之間的電壓(即相電壓)均為220V。比如說像進戶線一般來說也是要采用單相三線制，即三個相線中的一相加中性線(作零線)、地線。

3、電線中的三線：

火線：稱相線，它與零線共同組成供電回路。相對于零線來說的,通常家庭用電只是用三相電的其中一相,它的線電壓為220伏,它是通過零線構成回路使家用電器工作的。

L：代表相線，相線又叫火線(標志字母為“L”LiveWire)

作用：電路中輸送電的電源線,在直流電路中是指接正極的導線。

零線：是三相平衡時刻中性線中沒有電流通過了，再就是它直接或間接的接到大地，跟大地電壓也接近零，所以稱為零線。在家庭用電中,零線通常是指從變壓器接地體引出來的線,它的接電阻有嚴格的規定,必須小于等于0.5歐姆，這樣才能保證用電設備正常使用。

N：代表零線(標志字母為“N”Neutralwire)

作用：零線是變壓器二次側中性點引出的線路，與相線構成回路對用電設備進行供電，零線在變壓器二次側中性點處與地線重復接地，起到雙重保護作用。

地線：把設備或用電器的外殼可靠的連接大地的線路，是防止觸電事故的良好方案。我們給家用電器接的電線，通常是為了安全和靜電而接的地線，它對接地電阻沒有嚴格的要求，通常是比較大的，對地電壓沒有電流通過時為零，把它做為用電器的零線是無法讓設備正常工作的。

4、火線、零線和地線如何區分?

(1)用顏色區分：在動力電纜中黃色、綠色、紅色分別代表A相、B相、C相(三相火線)藍色代表零線，黃綠雙色代表接地線

(2)用電筆區分：火線用電筆測試時會發光，而零線則不會。

用電壓表區分：不同相線(即火線)之間的電壓為線電壓380V，相線(火線)與零線(或良好的接地體)之間的電壓為相電壓220V，零線與良好的接地體的電壓為0V。
